Pimedad needid, tuntud ka kui popneedid, on püsivad mehaanilised kinnitusdetailid, mida kasutatakse siis, kui töödeldava detaili ainult üks külg on ligipääsetav. Need koosnevad silindrilisest korpusest (kest), mille keskel on südamik. Paigaldamise ajal tõmmatakse südamik kesta sisse, mille tulemusel pime pool deformeerub ja moodustab sekundaarse pea, mis kinnitab materjalid kokku.
Mõiste "pime" viitab paigaldustingimustele, mitte kinnitusele endale. Seda tüüpi neete kasutatakse laialdaselt autode monteerimisel, lehtmetalli valmistamisel, kosmosetööstuse konstruktsioonides, hoonete vooderdises ja üldises tootmises, kus juurdepääs on piiratud ühelt poolt.

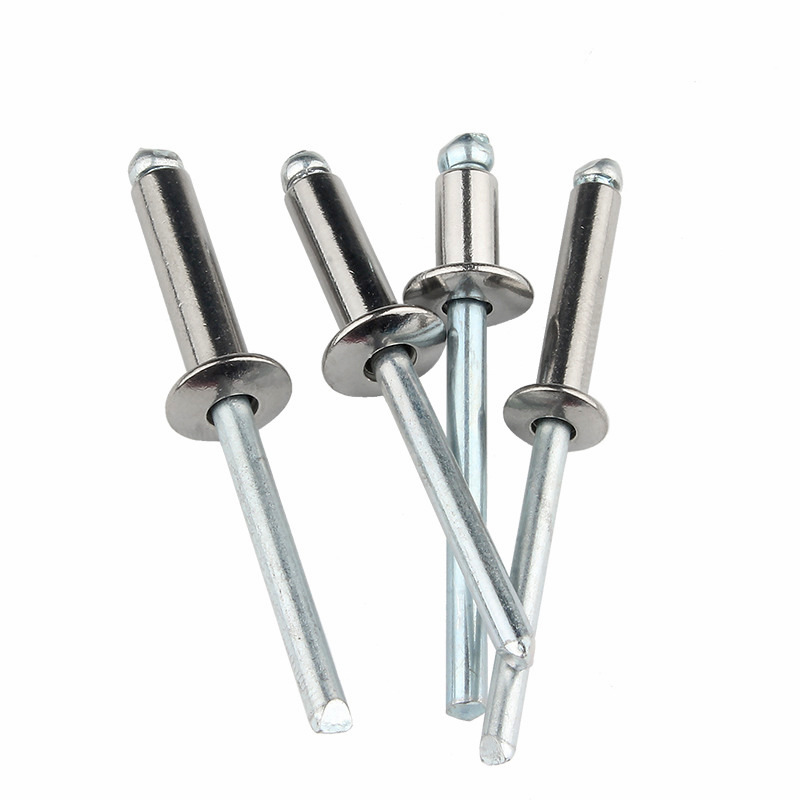

Pimeneet koosneb neljast põhiosast:
| Komponent | Kirjeldus |
| Needi korpus (kest) | Õõnes silinder eelnevalt vormitud peaga (tavaliselt kuplikujuline või süvistatud) |
| Torn | Sisemine vars murdepunktiga, mis on ette nähtud eralduma kindla tõmbejõu korral |
| Seadistuspea (tööriistal) | Tööriistakomponent, mis haarab torni ja annab tõmbejõu |
| Pimepoolne pea | Seadistamise käigus tekkinud deformeerunud osa, mis kinnitab materjalid kättesaamatust küljest |
Tööpõhimõte: Needitööriist haarab südamikku ja tõmbab selle väljapoole. Kui südamik tõmmatakse tagasi, sunnib selle suurenenud ots needi korpust pimedal küljel radiaalselt laienema, moodustades pirnikujulise pea. Ettemääratud pinge korral murdub südamik oma kaelapunktis, jättes seatud needi oma kohale.
Needi materjali valikul lähtutakse ühendatavast alusmaterjalist, keskkonnamõjust ja mehaanilisest koormusest.
Alumiiniumist needid (terasest või alumiiniumist torniga)
Kõige tavalisem tüüp, sobib üldmonteerimiseks
Kerge, mõõdukas nihke- ja tõmbetugevus
Kasutatakse lehtmetalli, HVAC-kanalite, tarbekaupade, autode siseruumide jaoks
Terasest needid (tsingitud või tavalised)
Kõrgem tugevus kui alumiinium
Sobib konstruktsioonirakenduste ja raskete materjalide jaoks
Kasutatakse terasraamides, masinakaitsetes, tööstusseadmetes
Roostevabast terasest needid
Korrosioonikindel, sobib kasutamiseks välis- ja merekeskkonnas
Suurem tugevus ja kõvadus nõuab võimsamaid paigaldustööriistu
Kasutatakse mereriistvaras, arhitektuurse fassaadi ja keemilise töötlemise seadmetes
Vasest ja messingist needid
Hea elektrijuhtivus ja korrosioonikindlus
Kasutatakse elektriseadmetes, dekoratiivriistvaras, nahktoodetes
Moneli (nikli-vasesulamist) needid
Suurepärane korrosioonikindlus merevees ja keemilises keskkonnas
Kõrge tugevus ja temperatuuritaluvus
Kasutatakse mereehituses, keemiatehastes, avamerestruktuurides
Läbimõõt: needi läbimõõt viitab korpuse välisläbimõõdule. Levinud suuruste hulka kuuluvad 2,4 mm (3/32"), 3,2 mm (1/8"), 4,0 mm (5/32"), 4,8 mm (3/16"), 5,6 mm, 6,4 mm (1/4"). Läbimõõdu valik põhineb kandevõime nõudel: suuremad läbimõõdud pakuvad suuremat nihke- ja tõmbetugevust.
Haardevahemik: see on ühendatavate materjalide kogupaksus. Iga needi suurus katab kindla haardevahemiku, mille tavaliselt pakub tootja.
| Läbimõõt | Tüüpiline haardevahemik | Rakenduse paksus |
| 2,4 mm | 1,0-3,0 mm | Õhuke leht ja elektroonika |
| 3,2 mm | 1,5-4,5 mm | Kerge plekk |
| 4,0 mm | 2,0-5,0 mm | Keskmise lehe kokkupanek |
| 4,8 mm | 2,5-6,5 mm | Üldised ehituslikud ühendused |
| 6,4 mm | 3,0-8,0 mm | Raskeveokite rakendused |
Kriitiline reegel: Haardeulatus peab katma tegeliku materjali paksuse. Kui neet on liiga lühike, ei saa see moodustada korralikku pimepead, mille tulemuseks on liigese rike. Kui see on liiga pikk, ei pruugi südamik puhtalt puruneda, jättes liigse keha väljaulatuvaks.
Aukude nõuetekohane ettevalmistamine on needi usaldusväärse toimimise jaoks hädavajalik.
Ava läbimõõt: auk peab olema 0,1–0,2 mm suurem kui needi korpuse läbimõõt. Liiga suured augud vähendavad nihketugevust ja võimaldavad liigeste liikumist. Alamõõdulised augud võivad needi korpust sisestamise ajal kahjustada ja põhjustada seadistusraskusi.
| Needi läbimõõt | Soovitatav augu suurus |
| 2,4 mm | Φ2,5-2,6 mm |
| 3,2 mm | Φ3,3 ~ 3,4 mm |
| 4,0 mm | Φ4,1-4,2 mm |
| 4,8 mm | Φ4,9–5,0 mm |
| 6,4 mm | Φ6,5-6,6 mm |
Serva kaugus: augu keskpunkt peab olema materjali servast vähemalt 2 × needi läbimõõduga. Ebapiisav servade vahemaa põhjustab needi laadimisel materjali rebenemist.
Materjali joondamine: kõik kihid peavad olema enne puurimist või augustamist korralikult joondatud. Tagamaks, et needi korpuse istmed on töödeldava detaili vastas, tuleb augu mõlemalt küljelt eemaldada purgid.
1. samm: valige õige neet Veenduge, et läbimõõt, haardeulatus ja materjal on rakenduse jaoks sobivad.
2. samm: valmistage toorikud ette Puurige või torgake augud läbi kõigi kihtide. Eemaldage jäägid ja puhastage pinnad. Kinnitage materjalid kokku, et vältida neetimise ajal eraldumist.
3. samm: sisestage neet Asetage neet läbi ava ligipääsetavast küljest. Eelvormitud pea peaks asuma tasaselt vastu pealispinda. Veenduge, et needi korpus ulatuks täielikult läbi kõigi kihtide.
4. samm: asetage needitööriist kohale. Paigaldage sobiv ninaots needitööriista külge. Asetage ninaots needitoru kohale, tagades täieliku haardumise.
5. samm: tööriista kasutamine Torni tõmbamiseks pigistage või aktiveerige tööriist. Jätkake, kuni südamik määratud kaelapunktis puruneb. Õigesti seatud neet näitab, et ruloopea on täielikult moodustunud ja katkine südamik on tehasepeaga ühetasane või sellest veidi allpool.
6. samm: kontrollige paigaldust Kontrollige, et:
Tehase pea asetseb materjali vastu tasapinnaliselt
Materjalide vahel ei ole tühikuid
Ruloopea on täielikult vormitud (nähtav ligipääsetavast küljest materjali ülestõmbamise abil, kui see on olemas)
Torn on puhas ja õige sügavusega
| Defekt | Vaadeldav märk | Tõenäoline põhjus |
| Mittetäielik pime pea | Pime pool näitab vähest deformatsiooni või üldse mitte | Materjali paksuse jaoks liiga pikk neet; ebapiisav tõmbejõud |
| Murtud südamik enne istumist | Torn puruneb ilma kinnitusmaterjalideta | Tööriista otsik liiga väike; neet liiga lühike; materjali pakend liigne |
| Kahjustatud tehasepea | Praod või deformatsioon ligipääsetaval küljel | Liigne jõud; valesti joondatud tööriist; rabe materjal |
| Lahtine liigend | Materjale saab pärast seadistamist eraldada või teisaldada | Vale haardeulatus; auk liiga suur; ebapiisav seadistustsükkel |
| Torn on tööriista külge kinni jäänud | Torn ei välju pärast katkestust | ninaots kulunud; võõrkehad tööriistas; vale ninaotsa suurus |
| Ovaalne või deformeerunud auk | Ava kuju on pärast seadistamist moonutatud | Auk liiga suur; materjalid on valesti joondatud; liigne külgkoormus |
Manuaalsed needitangid Sobib aeg-ajalt kasutamiseks ja kergeks kasutamiseks. Saadaval mudelid neetide läbimõõduga kuni 4,8 mm. Kangi disain on erinev: ühe käepidemega väikeste neetide jaoks, liittoimega suuremate neetide jaoks.
Pneumaatilised neetipüstolid Õhkmootoriga tööriistad, mis sobivad suuremahuliseks tootmiseks. Pakkuge ühtlast tõmbejõudu ja kiiremaid tsükliaegu. Nõutav suure läbimõõduga neetide ja roostevaba terase tüüpide jaoks. Õhuvarustus tavaliselt 5–7 baari.
Akutoitel needitööriistad Kaasaskantavad ja sobivad välitöödeks. Pakkuge piisavat jõudu enamiku kuni 4,8 mm üldotstarbeliste neetide jaoks. Akutehnoloogia pakub juhtmevaba mugavust, kuid piiratud tsüklivõimsusega ühe laadimise kohta.
Hüdraulilised ja servoneetid Kasutatakse rasketes tööstuslikes rakendustes, sealhulgas ülitugevate struktuursete neetide jaoks. Pakkuge kvaliteedi tagamiseks täpset tõmbejõu jälgimist ja andmete jälgimist.
Otsaku valik: iga needi läbimõõdu jaoks on vaja vastavat ninaotsikut. Needide suuruse muutmisel on vaja ninaotsikuid vahetada. Mõned tööriistad pakuvad tootmise tõhustamiseks kiirvahetussüsteeme.
Pimeneetliited on tavaliselt ette nähtud nihkekoormuste jaoks (ühendustasandiga paralleelsed jõud), mitte primaarsete tõmbekoormuste jaoks (jõud, mis tõmbavad materjale lahku).
Nihketugevus on maksimaalne jõud, mida neet suudab oma teljega risti vastu pidada. See on enamiku vööliigendite peamine konstruktsiooniparameeter.
Tõmbetugevus on maksimaalne tõmbejõud, mida neet suudab piki oma telge taluda. Üldiselt madalam kui enamiku pimeneetitüüpide nihketugevus.
Väsimusvõime: Pimeneetidel on madalam väsimuskindlus võrreldes tahkete neetidega tänu õõnsale korpusele ja pinge kontsentratsioonile torniaugus. Tsüklilise laadimise rakenduste puhul tuleb kaaluda struktuurseid neete või ülitugevaid tüüpe (nt monel või teras).
Vuugi disaini soovitus: kasutage mitut neeti astmelise mustriga, mitte ühte neeti tugevalt koormatud ühenduskohas. Minimaalne neetide vaheline kaugus on 3 × needi läbimõõt, et vältida materjali nõrgenemist.
Erinevad kokkupuutuvad materjalid tekitavad galvaanilise korrosiooni ohu. Valige alusmaterjaliga sobiv needimaterjal.
| Alusmaterjal | Soovitatav needi materjal |
| Alumiiniumist leht | Alumiinium (vastuvõetav terastoruga) |
| Terasleht (värvitud/värvimata) | Teras (tsingitud) või roostevaba teras |
| Roostevabast terasest leht | Roostevaba teras |
| Vasesulamid | Messing või vask |
| Merekeskkonnad | Monel või roostevaba teras 316 |
Reegel: needid peavad olema alusmaterjali suhtes katoodsed (üllasmad), et vältida alusmaterjali kiirenenud korrosiooni. Kui pole kindel, isoleerige hermeetiku või tihenditega.
Tihendatud needid: suletud korpusega, mis takistab vee või gaasi leket läbi keskosa. Kasutatakse veekindlates rakendustes, surveanumates ja ilmastikutingimustele avatud konstruktsioonides.
Mitme käepidemega needid: mõeldud katma laiemat haardevahemikku, vähendades varude nõudeid. Sobib kasutamiseks erineva paksusega materjaliga.
Ise läbistavad needid (SPR): paigaldatud ilma eelnevalt puuritud aukudeta. Neet tungib läbi ülemise kihi ja laieneb alumisse kihti. Kasutatakse autokerede koostamisel, eriti alumiiniumi ja segamaterjalide liigendite jaoks.
Murdvarre needid: südamikupea jääb pärast seadistamist needi korpusesse kinni, vältides torni väljakukkumist. Nõutav rakendustes, kus lahtised tornid võivad põhjustada saastumist (toidu töötlemine, elektroonika).
Soonega needid: soonega korpus parandab pehmete materjalide, nagu plastik, puit või komposiitmaterjalid, tõmbamist.
Neete tuleb hoida kuivades, puhastes tingimustes, kaitstuna niiskuse ja saasteainete eest. Alumiiniumist ja terasest needid võivad niiskes keskkonnas oksüdeeruda, mõjutades seadistusvõimet ja korrosioonikindlust.
Säilitada kuni kasutamiseni originaalpakendis
Hoidke hoiuruumi niiskus alla 60%
Vältige kokkupuudet õlide, lahustite ja tööstusliku tolmuga
Vahetage laoseisu põhimõttel "esimene sees-esimene välja".
Pikka aega (üle 24 kuu) ladustatud neete tuleb enne kasutamist kontrollida korrosiooni või lagunemise suhtes
Visuaalne kontroll (paigalduse kontroll):
Tehasepea on ühtlane ja kontsentriline
Torni purunemine on puhas ja nähtav pea all
Pole pragusid ega moonutusi kummalgi küljel
Tõmbetõmbekatse: perioodiliselt katsetage näidisneete, kasutades tõmbetestrit, et kontrollida nihke- ja tõmbeväärtuste vastavust spetsifikatsioonidele. Minimaalne proov: 5 neeti partii kohta.
Haardekatse: veenduge, et kinnitatud needi sees jääv südamiku pikkus on vastuvõetavates piirides (tavaliselt 0,5–1,5 mm allpool peapinda).
Destruktiivne kontroll: valitud neetide ristlõige, et kontrollida pimepea moodustumist ja kinnitada materjali piisavat deformatsiooni. See on eriti oluline protsessi valideerimise ja tööriistavahetuse valideerimise ajal.
| Probleem | Kohene kontroll | Lahendus |
| Neet keerleb augus | Ava läbimõõt on liiga suur | Asenda suurema läbimõõduga neediga; õige augu suurus |
| Neeti ei saa sisestada | Ava läbimõõt on liiga väike | Hari auk õigesse mõõtu |
| Tööriist ei saa tõmmata | Vale ninaots või kulunud tööriista lõualuu | Vahetage ninaotsik; teenindustööriist |
| Torn puruneb liiga vara | Liiga lühike haardeulatus | Kasutage pikema käepidemega neeti |
| Mandrel ei purune | Ebapiisav tõmbejõud | Kasutage võimsamat tööriista; kontrollige õhurõhku |
| Pime pea pole moodustatud | Liiga pikk neet või tööriista rike | Kontrollige haardeulatust; kontrollige tööriista tööd |
| Materjalid eraldatakse pärast seadistamist | Ebapiisav kinnitusjõud | lühendage haardeulatust; suurendada aukude sobivuse täpsust |
See juhend annab põhilised juhised rulooneetide valiku ja paigaldamise kohta. Kriitiliste rakenduste puhul tutvuge tootja tehniliste kirjeldustega ja tehke enne tootmist esinduskoostude kvalifikatsioonitestid.
