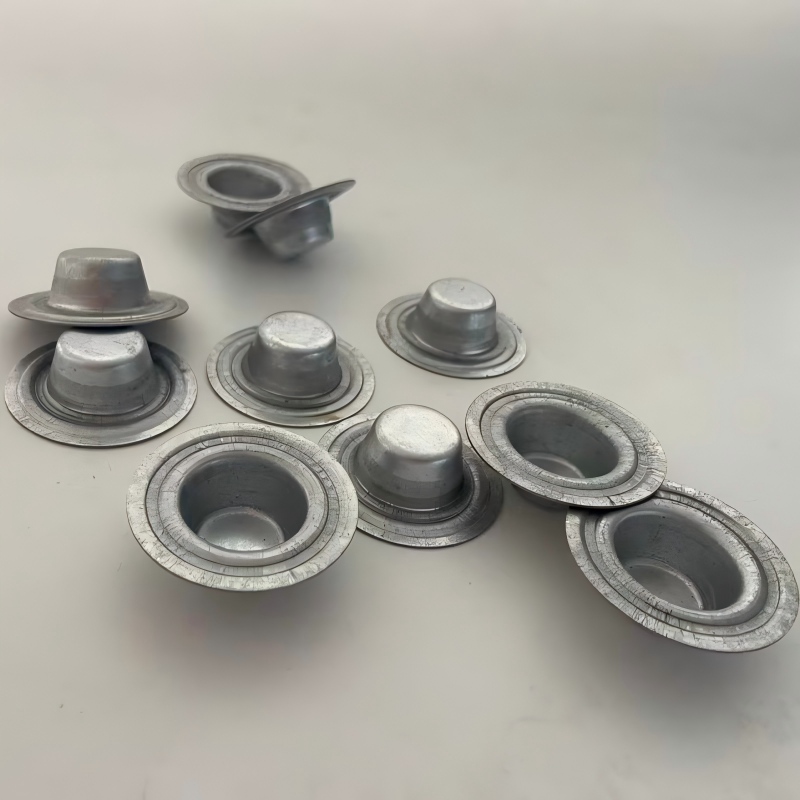

Digitaalne CAD/CAM parandab täpsustLehtmetalli valmistamise osadühendades inseneridisaini, tootmise programmeerimise ja tootmisjuhtimise järjepideva digitaalse töövoo raames. Arvutipõhine projekteerimine (CAD) määratleb toote täpse geomeetria, mõõtmed, avade asukohad ja paindeomadused, samas kui arvuti abil valmistatud tootmine (CAM) teisendab heakskiidetud projekteerimisandmed ühilduvate CNC-lõike-, stantsimis- ja painutusseadmete juhisteks. See integreerimine aitab vähendada käsitsi andmeedastusvigu, tuvastada disainikonfliktid enne tootmist ja parandada mõõtmete järjepidevust korduvate tootmiskatsete puhul.
Tööstuslike ostjate jaoks on selle suhte mõistmine hädavajalik tarnijate võrdlemisel, pakkumiste hindamisel ja aktsepteerimiskriteeriumide määramisel. Digitaalsed protsessid võivad toetada aukude positsioonide, lõikeprofiilide, paindenurkade ja montaažiliideste täpsemat kontrolli, kuid ükski tarkvarapakett ei garanteeri, et iga valmis detail vastab kõikidele tolerantsidele. Usaldusväärne hankeotsus arvestab seetõttu, kuidas projekteerimisandmed kinnitatakse, kuidas tootmisprogramme kontrollitakse ja kuidas tegelikke mõõtmeid kontrollitakse. See juhend selgitab tehnilisi põhimõtteid, ostuparameetreid ja tarnijaga seotud küsimusi, mis aitavad ostjatel hinnata tootmisvõimsust enne tootmistellimuse täitmist.
1. Mida muudab digitaalne CAD/CAM lehtmetalli valmistamise täpsuses?
2. Kuidas digitaalse disaini andmed enne tootmise algust vead ära hoiavad?
3. Miks tuleb CNC programmeerimist, lõikamist ja painutamist koos juhtida?
4. Kuidas saavad ostjad kontrollida tarnija täpsust ja tehnilist suutlikkust?
Digitaalne CAD/CAM muudab inseneriteabe ettevalmistamist, edastamist ja kasutamist tootmiskorrusel. CAD-tarkvara määratleb kavandatud geomeetria, samas kui CAM-tarkvara aitab teisendada heakskiidetud disainiteabe ühilduvate tootmisseadmete juhisteks. Kui kaks etappi on ühendatud kontrollitud töövoo kaudu, saavad inseneri- ja tootmismeeskonnad töötada järjepidevate mõõtmete viidete alusel, selle asemel, et igas etapis teavet käsitsi uuesti luua. See vähendab transkriptsioonivigade võimalusi ja muudab lihtsamaks kindlaks teha, kas tootmistulemus vastab esialgsele disainieesmärgile.
Tüüpiline projekt algab kahemõõtmelise joonise, kolmemõõtmelise mudeli või mõlemaga. Disain määratleb mõõtmed, materjalinõuded, aukude mustrid, väljalõiked, paindejooned, paigaldusomadused ja seostuvate komponentide vahelised seosed. Insenerid vaatavad geomeetria üle, et teha kindlaks, kas soovitud kuju saab toota valitud protsessi ja olemasolevate tööriistade abil. Kui projekt on heaks kiidetud, võib CAM-i ettevalmistamine luua kavandatud seadmetele sobivaid lõikeradu, stantsimise koordinaate või painutusjuhiseid.
See protsess ei seisne lihtsalt nupu vajutamises, et muuta mudel valmistooteks. Insenerid peavad arvestama, kuidas materjal valmistamise ajal käitub. Näiteks lame muster peab arvestama painde geomeetria ja materjali deformatsiooni mõjudega. Lõikeprogramm peab kasutama sobivaid tööriistaradasid ja protsessi sätteid. Vormitud korpus võib nõuda hoolikalt valitud painutusjärjestust, et vältida kokkupõrkeid tooriku ja tööpinkide vahel.
Seetõttu peaks meie inseneriülevaade ühendama joonise tootmismeetodi, materjali spetsifikatsiooni, tööriistade ja kontrolliplaaniga. Kui kavandit muudetakse, tuleb ka muudetud teave kinnitada ja edastada enne tootmise jätkamist.
Täpsust kasutatakse sageli laia müügiterminina, kuid ostumeeskonnad peavad eristama mitut mõõdetavat omadust. Igaüks neist kirjeldab tootmiskvaliteedi erinevat aspekti.
Protsessi saab korrata, ilma et see oleks täpne. Kui masin asetab augu korduvalt määratud asukohast veidi eemale, võivad tulemused olla ühtlased, kuid siiski vastuvõetamatud. Vastupidi, üks vastuvõetav proov ei tõesta, et sama tulemust saab säilitada kogu suure partii jooksul. Ostjad peaksid hindama nii mõõdetud tulemust kui ka protsessi järjepidevust.
Mõelge mitme augu, kahe painde ja kitsa piluga kinnitusklambrile. Kui erinevad osakonnad tõlgendavad erinevaid joonise versioone või sisestavad käsitsi koordinaadid erinevatesse süsteemidesse, võib väike lahknevus mõjutada avade joondust või lõpetatud klambri laiust. Kontrollitud digitaalmudel annab ühise geomeetrilise võrdlusaluse projekti läbivaatamiseks ja tootmise ettevalmistamiseks.
Digitaalne teave on eriti väärtuslik, kui komponentidel on korduvad omadused või need peavad mahtuma piiratud vahega koostu. Insenerid saavad enne materjali lõikamist üle vaadata funktsioonide seosed ja tuvastada võimalikud häired painde, aukude, kinnitusdetailide ja külgnevate komponentide vahel. Need kontrollid aitavad vältida välditavaid projekteerimis- ja programmeerimisvigu, kuigi need ei suuda kõiki materjali- või protsessiprobleeme automaatselt tuvastada.
Ostjad peaksid küsima, kuidas tarnija tuvastab kinnitatud joonise versioonid, seob tootmisprogrammid nende versioonidega ja takistab aegunud failide kasutamist. Samuti peaksid nad kinnitama, kes on volitatud projekti muudatust heaks kiitma ja kas inspekteerimisrühm kasutab samu aktsepteerimisnõudeid kui tootmine.
Digitaalne tootmine muutub kasulikumaks, kui ostu spetsifikatsioonis on määratletud omadused, mis määravad, kas osa töötab õigesti. Allolev tabel annab praktilise lähtepunkti. Väärtused ise peavad pärinema kinnitatud tehnilisest joonisest ja tarnija kinnitatud võimalustest; neid ei tohiks eeldada tööstuse üldistest kirjeldustest.
| Parameeter | Teave määratlemiseks | Miks see on oluline |
| Materjali klass | Nõutav hinne, kohaldatav standard ja dokumentatsioon, kui see on ette nähtud. | Materjali omadused mõjutavad tugevust, vormimiskäitumist ja sobivust töökeskkonnaga. |
| Lehe paksus | Nimipaksus, lubatud kõikumine ja materjali erinõuded. | Paksus mõjutab lõikeseadeid, painde geomeetriat, tugevust ja koostu mõõtmeid. |
| Lame profiil | Välismõõtmed, avade läbimõõdud, pilud, väljalõiked ja servade kaugused. | Need omadused määravad esialgse geomeetria enne vormimist või kokkupanekut. |
| Painde geomeetria | Paindenurk, siseraadius, suund ja kriitilised valmismõõtmed. | Vormimine võib muuta lõplikku kuju tagasilöögi ja materjali deformatsiooni kaudu. |
| Mõõtmete tolerantsid | Kriitiliste omaduste ja asjakohaste üldiste tolerantside lubatud kõrvalekalded. | Selged piirid võimaldavad tarnijal tootmist planeerida ja ostjal vastavust hinnata. |
| Nõuded pinnale | Viimistlus, katmine, jäme eemaldamine, nähtava pinna nõuded ja servade seisund. | Pinna kvaliteet võib mõjutada välimust, korrosioonikaitset, ohutust ja kokkupanekut. |
| Kontrolli nõuded | Mõõtmisfunktsioonid, aktsepteerimiskriteeriumid ja nõutavad aruanded. | Kontrollimisel tehakse kindlaks, kas tarnitud osa vastab kokkulepitud spetsifikatsioonile. |
CAD-mudel võib täpselt esitada mõõtmeid, kuid füüsiline tootmisprotsess toob sisse muutujad, mida mudel ei eemalda. Materjal võib lõikamise ajal liikuda. Tööriista kulumine võib mõjutada stantsimist. Painutusoperatsioon võib tekitada tagasilöögi. Töödeldava detaili vale positsioneerimine võib kogu mustrit nihutada. Mõõteseadmed võivad põhjustada ka ebakindlust, kui tolerants on väike.
Sel põhjusel peaksid lehtmetalli valmistamise osi hindavad ostjad taotlema protsessipõhist kinnitust, mitte lootma üldisele täpsuse lubadusele. Tarnija peaks selgitama, milliseid mõõtmeid kontrollib lõikamisprotsess, mis sõltuvad vormimisest ja mis nõuavad lõppkontrolli. Vastuvõtukriteeriumid peaksid kajastama komponendi tegelikku funktsiooni, mitte suvalist nõuet väikseima võimaliku tolerantsi järele.
Cangzhou Shengsen Metal Products Co., Ltd.tuleks hinnata kavandatava projekti kohta saadaoleva tehnilise teabe ja tõendite kaudu, sealhulgas läbivaatamise koostamine, protsessi planeerimine ja kokkulepitud kontrollikorraldus. Oluline küsimus on selles, kas tarnija suudab näidata, kuidas nõutav geomeetria saavutatakse ja kontrollitakse, mitte lihtsalt seda, kas kasutatakse digitaalseid tööriistu.
Paljud tootmisprobleemid tulenevad pigem inseneri ettevalmistusest kui lõikamise või vormimise käigust. Auk võib olla mõõdetud valest võrdlusservast, kõver võib häirida naaberobjekti või muudetud joonis ei pruugi jõuda masinaprogrammi koostajani. Kui materjal on lõigatud või vormitud, võib nende probleemide lahendamine nõuda täiendavat tööjõudu, asendusmaterjali, ajakava muutmist ja uuesti ülevaatust. Digitaalsed projekteerimisandmed aitavad neid riske vähendada, muutes geomeetria hõlpsamini ülevaadatavaks ja pakkudes kontrollitud viiteid alltootmise jaoks.
Digitaalne disainiülevaade võib enne tootmise alustamist tuvastada mitut tüüpi võimalikke probleeme. Need kontrollid on kõige kasulikumad, kui neid tehakse komponendi kavandatud funktsiooni ja kavandatud protsessi piirangute suhtes.
Need kontrollid võivad vältida välditavaid probleeme, kuid automaatne valideerimine ei asenda tehnilist hinnangut. Tarkvara võib näidata, et kaks funktsiooni kattuvad, näiteks ilma et oleks kindlaks määratud, millist funktsiooni saab liigutada ilma toote funktsiooni mõjutamata. Kõik konstruktsioonimuudatused, mis muudavad heakskiidetud mõõtmeid või liideseid, peavad saama loa vastutavalt projekteerimisasutuselt.
Läbivaatamise juhtimine on usaldusväärse digitaalse töövoo üks olulisemaid osi. Tööstuslikud komponendid vaadatakse sageli üle pärast prototüübi testimist, montaažikatseid või muudatusi seadmetes, millesse need paigaldatakse. Kui muudetud joonis väljastatakse ilma seotud tootmisprogrammi ja kontrollinõudeid uuendamata, võivad erinevad osakonnad teadmatult töötada erinevate spetsifikatsioonide järgi.
Distsiplineeritud protsess peaks tuvastama aktiivse redaktsiooni, registreerima heakskiidu, teavitama muudatusest mõjutatud osakondi ja vältima aegunud failide tahtmatut kasutamist. Tarnija peaks ka kindlaks tegema, kas läbivaatamine mõjutab juba ostetud toorainet, juba toodetud osi, tööriistu, pakendeid või kavandatud tarnimist.
Enne kordustellimuse esitamist peaks meie ostjate kontrollnimekiri sisaldama järgmisi küsimusi.
Need küsimused on kasulikud isegi suhteliselt lihtsate osade puhul. Väike auguvahe või paindeasendi muutus võib kokkupanekut takistada, kui mõjutatud mõõde on funktsionaalselt oluline. Läbivaatamise juhtimine aitab tagada, et korduv tellimus kordab pigem heakskiidetud kavandit kui varasemat tõlgendust.
Sõltuvalt saadaolevast tarkvarast ja seadmetest võib CAM-i ettevalmistamine toetada tööriistatee simulatsiooni, kokkupõrkekontrolli, lõikejärjestuse planeerimist ja pesastamist. Iga funktsioon teenib erinevat eesmärki ja ostjad peaksid kinnitama, milliseid funktsioone tarnija tegelikult kasutab, selle asemel, et eeldada, et iga digitaalne töövoog sisaldab samu funktsioone.
Simulatsioon võib aidata tuvastada masina sobimatuid liikumisi, tööriistade häireid või ebaefektiivseid toiminguid enne tootmise algust. Pesastamistarkvara korraldab lehel komponentide profiilid, et parandada materjali kasutamist ja vähendada jäätmeid. Kõrge pesastustõhusus ei tähenda aga automaatselt paremat mõõtmete täpsust. Tihedalt pakitud lõikepaigutus vajab siiski sobivaid lõikeparameetreid, sobivat järjestust ning kuumuse ja detailide liikumise kontrolli.
Keeruliste vormitud komponentide puhul võib digitaalmudel aidata ka inseneridel kaaluda painde tegemise järjekorda. Toimingute järjekord võib mõjutada seda, kas toorik jääb tööriistadele ligipääsetavaks ja kas eelnevalt moodustatud äärik segab hilisemat paindet. Simulatsioon võib mõnda neist riskidest vähendada, kuid tulemus sõltub simulatsioonis kasutatud masina, tööriistade ja materjalide täpsusest.
Ümbertöötamine ei piirdu nähtavalt defektse komponendiga. Osa võib tunduda vastuvõetav, kuid paigaldamisel ebaõnnestuda, kuna kinnitusava on veidi vales kohas, paindenurk muudab ava laiust või viimistletud pind on käsitsemise käigus kahjustatud. Kui probleem avastatakse alles kokkupanemisel, võib kulu sisaldada tööjõudu, transporti, tootmise viivitusi ja ostja enda ajakava häireid.
Digitaalne koordineerimine vähendab mõningaid välditavaid vigu, võimaldades insenerimeeskondadel mõõtmeid üle vaadata, tootmismeeskondadel kasutada heakskiidetud tootmisandmeid ja inspekteerimismeeskondadel, et kontrollida vastavust määratletud aktsepteerimisnõuetega. Tulemuseks on selgem seos tellitu, toodetud ja mõõdetu vahel.
Praktiline näide on mitme kinnituspaneeliga lehtmetallist juhtkorpus. Disainimeeskond muudab sisemise kliirensi parandamiseks kaabliava asukohta. Kui redaktsiooni kontrollitakse õigesti, saab värskendatud mudeli, lõikeprogrammi ja kontrollinõuded joondada enne järgmist partiid. Kui tootmisprogramm jääb muutumatuks, võib ava ikkagi vanasse asendisse lõigata, kuigi viimane joonis on mujal saadaval.
See näide illustreerib, miks digitaalne integratsioon on nii juhtimisdistsipliin kui ka tarkvara võimekus. Ostja peaks otsima tõendeid kontrollitud töövoo kohta, mitte lihtsalt kinnitust, et tehnilised failid on digitaalsed.
Nõutav dokumentatsioon sõltub osade keerukusest, kvaliteediriskist ja lepingulistest vajadustest. Ostjad ei vaja iga tellimuse jaoks kõiki võimalikke faile, kuid valitud kirjed võivad anda kasulikke tõendeid selle kohta, et protsess on kontrollitud.
| Salvestus | Mida see suudab näidata | Kui see on kasulik |
| Heakskiidetud joonise või mudeli redaktsioon | Tuvastab kavandatud geomeetria ja kujunduse versiooni. | Iga tellimus, eriti kui on võimalik teha parandusi. |
| Tootmise ülevaate märkmed | Salvestab küsimused materjali, tööriistade, painde või funktsioonide teostatavuse kohta. | Keerulised osad või joonised lahendamata tootmisdetailidega. |
| Programmi või seadistuse tuvastamine | Aitab siduda tootmisjuhised kinnitatud komponendi versiooniga. | Korrake tellimusi ja projekte koos sagedaste tehniliste muudatustega. |
| Esimese osa ülevaatuse aruanne | Kuvab valitud funktsioonide mõõdetud tulemused enne laiemat tootmist. | Uued kujundused, olulised muudatused või kriitilised komponendid. |
| Lõplik mõõtmete aruanne | Salvestab, kas määratud mõõtmed vastavad kokkulepitud vastuvõtupiiridele. | Tellimused, mis nõuavad dokumenteeritud mõõtmete kontrollimist. |
Cangzhou Shengsen Metal Products Co., Ltd-l tuleks paluda täpsustada konkreetse tellimuse jaoks saadaolevaid dokumente, sealhulgas seda, kas kaasas on esmane ülevaade või mõõtmete aruanne või tuleb see eraldi kokku leppida. See väldib eeldamist, et iga kirje esitatakse automaatselt. Selge kokkulepe enne tootmist aitab mõlemal poolel juhtida ootusi ja vähendab pärast tarnimist kvaliteedivaidluste tekkimise võimalust.
Digiprogrammid aitavad masinatel reprodutseerida kavandatud liikumisi, kuid mõõtmete järjepidevus sõltub kogu tootmissüsteemist. Lõikamis- ja vormimistoimingud mõjutavad komponenti erineval viisil ning ühes etapis esinevad vead võivad mõjutada järgmist. Kui paindekompensatsioon ei sobi, võib profiil olla õigete mõõtudega lõigatud, kuid see võib siiski moodustada ebatäpse korpuse. Painutusoperatsioon võib olla hästi juhitav, kuid see võib põhjustada monteerimisprobleeme, kui algsed avade asukohad olid valesti programmeeritud.
Ostjate jaoks tähendab see, et tootmistäpsust tuleks hinnata kogu protsessi ulatuses, mitte ühe masina spetsifikatsiooni järgi. Meie seadistuskirje peaks tuvastama asjakohased materjalid, tööriistad, programmi läbivaatamise ja kontrollimise nõuded, et kõrvalekalde ilmnemisel saaks tootmistingimusi üle vaadata.
Laserlõikamist ja mulgustamist kasutatakse laialdaselt lehtmetalli jaoks, kuid need põhinevad erinevatel mehhanismidel. Protsessi valik peaks kajastama detaili materjali, paksust, geomeetriat, kogust, servanõudeid ja maksumust.
Laserlõikamine eraldab materjali mööda programmeeritud rada, kasutades fokuseeritud energiaallikat. Selle tulemusi võivad mõjutada fookusseisund, lõikekiirus, abigaas, soojussisend, materjali tasasus, masina seisund ja lehe toestusviis. Kitsad võrgud ja väikesed elemendid võivad olla eriti tundlikud kuumamõjude või osade liikumise suhtes. Sobiv lõikejada ja kontrollitud protsessisätted aitavad neid riske kontrollida.
Mulgustamine loob funktsioone mehaanilise tööriista abil. Aukude ja pilude mõõtmed sõltuvad stantsi ja matriitsi seisukorrast, tööriista joondusest, kliirensist, materjali omadustest ja masina seadistusest. Kulunud tööriistad võivad mõjutada servade kvaliteeti ja mõõtmeid. Keerulised profiilid võivad olenevalt geomeetriast ja nõutavast viimistlusest nõuda mitut toimingut või erinevat tootmisviisi.
Kumbki protsess pole üldiselt iga rakenduse jaoks täpsem. Ostjad peaksid paluma tarnijal selgitada valitud meetodit ja tuvastada kontrollimist vajavad mõõtmed. Korduvate funktsioonide puhul on kasulik mõista, kuidas jälgitakse tööriista kulumist ja protsessi muutusi kogu tootmistsükli jooksul.
Painutamine on eriline väljakutse, kuna lehtmetall muudab koormuse all kuju ja võib pärast jõu eemaldamist osaliselt taastuda. Seda taastumist nimetatakse tagasilöögiks. Selle mõju sõltub materjali omadustest, paksusest, painderaadiusest, tööriistade geomeetriast ja vormimismeetodist. Isegi kui lame muster on digitaalselt määratletud, tuleb lõplik nurk ja mõõtmed kinnitada tegelikes tootmistingimustes.
Insenerid kasutavad soovitud kuju saamiseks vajaliku tasapinnalise mustri määramiseks paindevaru, painde mahaarvamist, tööriistade teavet ja protsessikogemust. Need väärtused ei ole universaalsed konstandid iga materjali ja tööriista kombinatsiooni jaoks. Paksuse või materjali klassi muutus võib nõuda lameda mustri või paindeseadete ülevaatamist.
Mõelge U-kujulisele kinnitusklambrile, mille sisemine laius peab vastama paarituskomponendile. Tasapinnalist profiili saab õigesti lõigata, kuid väike erinevus kahe paindenurga vahel võib muuta ava laiust. Kui kronstein sisaldab ka auke painde lähedal, võib lõpliku ava suhe moodustatud tahkudega olla kriitiline. Esmane mõõtmine ja vajaduse korral sobivuse kontroll võib välja selgitada, kas kavandatud protsess annab vajaliku geomeetria.
Masina spetsifikatsioonides kasutatakse sageli selliseid termineid nagu eraldusvõime, korratavus ja positsioneerimise täpsus. Neid termineid ei tohiks käsitleda asendatavatena.
Masin võib olla hea eraldusvõimega, kuid siiski toodab osa, mille joonistamine ebaõnnestub materjali liikumise, tööriista kulumise, vormimuutuste, seadistusvea või mõõtemääramatuse tõttu. Masinaandmed on kasulikud seadmete hindamiseks, kuid neid tuleks toetada tõenditega, et kogu protsess suudab täita tegeliku osa nõutavat tolerantsi.
Lehtmetalli valmistamise osade hankimisel küsige kinnitust kindlaksmääratud materjali, paksuse, mõõtmete ja protsessi saavutatavate tolerantside kohta. Vältige oletamist, et iga funktsiooni või tootmistoimingu kohta kehtib üks üldine täpsusarv.
Tootmiskontroll peaks keskenduma punktidele, kus variatsioonid protsessi tõenäoliselt sisenevad. Sobiv kontrollitase sõltub komponendi riskist, keerukusest, kogusest ja tolerantsinõuetest.
Mitte iga komponent ei vaja sama kontrolli sagedust. Lihtne laiade tolerantsidega kate võib vajada teistsugust plaani kui kriitiliste aukude asukohtadega kronstein või moodustunud korpus, mis peab joonduma mitme ühilduva osaga. Kontrollikava peaks olema proportsionaalne funktsionaalsete nõuetega.
Mõned valmistatud komponendid keevitatakse, lihvitakse, kaetakse või monteeritakse pärast lõikamist ja painutamist. Need toimingud võivad mõjutada mõõtmeid ja pinna seisukorda, seega tuleks nende mõju tootmisplaanis arvesse võtta.
Keevitamisel tekib lokaalne kuumus, mis võib põhjustada kokkutõmbumist või moonutusi. Summa sõltub vuugi konstruktsioonist, materjali paksusest, keevisõmbluste järjestusest, piiramisest, soojussisendist ja koostu geomeetriast. Digitaalne mudel võib aidata määratleda kavandatud geomeetriat ja aidata planeerimisel, kuid tegelikke moonutusi tuleb sobivate protsessimeetodite abil kontrollida ja vajadusel kontrollida.
Lihvimine ja viimistlemine võivad muuta servatingimusi või eemaldada materjali kohalikest piirkondadest. Kate võib mõjutada sobivust, kui vahed on väikesed, eriti ühenduspindade, keermestatud osade ja tihedalt kontrollitud avade juures. Pakkimine on samuti oluline, kuna kontrolli läbinud komponent võib transpordi ajal siiski kahjustada saada, kui viimistletud pindu ei ole nõuetekohaselt kaitstud.
Ostjad peaksid kindlaks tegema, milliseid mõõtmeid tuleb kontrollida enne viimistlemist ja milliseid pärast kõigi määratud toimingute lõpetamist. Vastuvõtt peaks kajastama tarnitud seisukorda, mitte ainult seisukorda vahetult pärast lõikamist.
Cangzhou Shengsen Metal Products Co., Ltd-l tuleks paluda kinnitada tegeliku kujunduse tootmis- ja kontrollimeetodid, sealhulgas kõik kohaldatavad lõikamise, painutamise, ühendamise või viimistlemise etapid. Väiteid konkreetsete masinamudelite, maksimaalse paksuse, garanteeritud tolerantside või protsessi sertifikaatide kohta tuleks toetada praeguste projektiga seotud tõenditega. See lähenemine aitab ostjatel eristada üldist tootmiskirjeldust demonstreeritud võimest.
Tarnija hindamine peaks algama toote funktsionaalsete nõuetega ja liikuma nende kinnitamiseks vajalike tõendite poole. Kõige kasulikum tarnija ei pruugi olla see, kes lubab kõige väiksemat tolerantsi; see on see, kes saab joonisest aru, tuvastab tehnilised riskid, selgitab tootmisviisi ja nõustub mõõdetavate aktsepteerimiskriteeriumidega. Ostjad peaksid hinnapakkumisi järjepideval tehnilisel alusel võrdlema, et materjali, protsessi, kontrolli ja viimistluse erinevused oleksid nähtavad enne tellimuse esitamist.
Hinnapäring peaks andma tarnijale piisavalt teavet, et ta saaks hinnata kavandatavat komponenti ilma väljaütlemata eeldustele tuginemata. Puudulikud joonised või ebamäärased viimistlusnõuded võivad pärast tellimuse kinnitamist põhjustada ebaühtlase hinnakujunduse ja ootamatuid muudatusi.
Kui tarnijal on lubatud soovitada alternatiivset tootmismeetodit, peaks pakkumine määratlema pakutud lähenemisviisi ja selgitama mis tahes asjakohast mõju mõõtmetele, välimusele, teostusajale või kuludele. Kui konkreetne protsess on kohustuslik, peaks ostja selle nõude selgelt väljendama.
Spetsifikatsiooni ülevaatus peaks ühendama tehnilise joonise tegeliku tootmis- ja vastuvõtuplaaniga. Tehniliste arutelude ajal saab kasutada järgmist tabelit. Parameetrid on kategooriad kinnitamiseks, mitte väited ühegi tarnija olemasolevate võimaluste kohta.
| Parameetri kategooria | Vajalik kinnitus | Ebaselguse korral hankerisk |
| Materjal | Hinne, paksus, kohaldatav standard ja nõutavad materjalid. | Vale tugevus, vormimiskäitumine, korrosioonikindlus või vastavus. |
| Lõika omadused | Välisprofiil, aukude suurused, pilud, väljalõiked ja kriitilised servade kaugused. | Vale joondamine, raskused kokkupanekul või joonistamisnõuete mittetäitmine. |
| Moodustatud geomeetria | Paindenurgad, siseraadiused, üldmõõtmed ja asjakohased tolerantsid. | Valed avade suurused, ääriku asendid või paaritussuhted. |
| Geomeetrilised juhtnupud | Nõutav tasasus, perpendikulaarsus, asend, paralleelsus või muud määratletud juhtelemendid. | Üksikud mõõtmed võivad mööduda, kui kokkupandud komponent ikka ei sobi. |
| Pinnaviimistlus | Kattekiht, viimistlus, jäsemete eemaldamine, nähtava näo kvaliteet ja servade seisund. | Välimusvead, korrosioon, teravad servad või pinnakatte häired. |
| Liitumine ja kokkupanek | Vuukide asukohad, keevisõmblusnõuded, koostu mõõtmed ja kontrollivajadused. | Moonutused või kõrvalekalded pärast liitumist. |
| Ülevaatus | Kriitilised omadused, aktsepteerimispiirid, mõõtmismeetodid ja aruande formaat. | Lahkarvamus selle üle, kas tarnitud osa on vastuvõetav. |
| Pakendamine | Pinnakaitse, osade eraldamise, märgistamise ja käitlemise nõuded. | Kahjustused pärast ülevaatust ja enne paigaldamist. |
Ostjad peaksid vältima väga rangete tolerantside määramist igale mõõtmele, võtmata arvesse funktsiooni ja kulusid. Rangemad tolerantsid võivad vajada täiendavat seadistamist, spetsiaalseid tööriistu, aeglasemat töötlemist või põhjalikumat kontrolli. Kriitilised liidesed väärivad sobivat juhtimist, samas kui mittekriitilised mõõtmed võivad kasutada sobivaid üldtolerantse, kui disain seda võimaldab.
Kontrollimise tõendid peaksid võimaldama võrrelda tegelikke tulemusi kokkulepitud spetsifikatsioonidega. Väidet, et iga osa on kontrollitud, on raske hinnata, välja arvatud juhul, kui tarnija tuvastab, mida mõõdetakse, kuidas seda mõõdetakse ja millised piirid määravad aktsepteerimise.
Olenevalt rakendusest võivad kasulikud dokumentatsioonid sisaldada esimese toote ülevaatuse aruannet, valitud mõõtmete mõõtmisi, materjali kirjeid, pinnakontrolli tulemusi või kirjeid kindlate liitmis- ja viimistlustoimingute kohta. Ostjad peaksid nõutavad dokumendid koostama enne tootmist, sest iga standardpakkumine ei sisalda sama aruandluspaketti.
Kontrolli aruannet uurides vaadake üle järgmised aspektid.
Mõõtemääramatus väärib erilist tähelepanu, kui tolerantsid on väikesed. Spetsifikatsioonipiirile lähedane tulemus võib vajada hoolikat tõlgendamist, kui mõõtemeetodil on lubatud vahemiku suhtes märkimisväärne määramatus. Vajadusel peaksid ostjad ja tarnijad eelnevalt kokku leppima mõõtmisprotseduuri ja vastuvõtureegli.
Prototüüp või esimene artikkel on eriti kasulik uute komponentide, keeruliste paindejadade, tihedate montaažiliideste või konstruktsioonide puhul, mida pole varem toodetud. See võimaldab ostjal enne suurema koguse vabastamist kinnitada, et joonist on õigesti tõlgendatud ja et kavandatud protsessiga on võimalik saavutada kavandatud geomeetria.
Kasulik esimene artikli ülevaade võib hõlmata kriitiliste funktsioonide mõõtmete kontrollimist, sobivustesti paarituvate komponentide suhtes, pinna kontrollimist ja kinnitust, et materjal ja viimistlus vastavad spetsifikatsioonile. Kui avastatakse kõrvalekalle, peaksid pooled kindlaks tegema, kas see tuleneb joonisest, tootmismeetodist, seadistamisest või mõõtmisprotsessist. Kõik disainimuudatused tuleb ametlikult heaks kiita, mitte vaikselt tootmisse kaasata.
Ühe proovi kinnitamine ei tõenda, et iga hilisem partii vastab nõuetele. Korduv tootmine nõuab siiski asjakohast protsessi kontrolli ja kontrolli. Dokumenteeritud esimene artikkel annab aga võrdluspunkti tootmiseks valmisoleku kohta ja võib vähendada keeruliste jooniste tõlgendamise ebakindlust.
Hindade võrdlus on mõttekas ainult siis, kui tsiteeritud ulatus on ühtlane. Üks tsitaat võib sisaldada jäme eemaldamist, katmist, pakkimist ja mõõtmete aruandeid, samas kui teine võib need välistada. Madalam ühikuhind võib eeldada ka suuremaid hälbeid või teistsuguseid materjali spetsifikatsioone. Kui neid erinevusi ei tuvastata, võib ostja hanke kogumaksumust alahinnata.
| Hindamisala | Küsimused, mida küsida | Vajadusel nõuda tõendeid |
| Tehnikaülevaade | Kas tarnija vaatab üle valmistatavuse ja tuvastab lahendamata joonisega seotud küsimused? | Kirjalikud tehnilised selgitused või dokumenteeritud ülevaatusprotsess. |
| Digitaalne andmete juhtimine | Kuidas hallatakse jooniste parandusi ja nendega seotud tootmisprogramme? | Revisjoni tuvastamise ja muudatuste kontrollimise protseduurid. |
| Tootmisvõime | Kas kavandatav protsess vastab kindlaksmääratud materjali-, geomeetria- ja tolerantsinõuetele? | Asjakohased näidised, protsessi selgitused või mõõtmete kirjed. |
| Kvaliteedi kontroll | Milliseid omadusi mõõdetakse ja millised kontrollidokumendid on lisatud? | Kontrolliplaan ja kokkulepitud aruande vorm. |
| Viimistlusulatus | Kas pinnatöötlus, jäme eemaldamine ja kaitsepakend on kaasas? | Kirjalik tarne ulatus ja viimistlusnõuded. |
| Kaubandustingimused | Kas tarneaeg, minimaalne tellimuse kogus, läbivaatamise kulud ja kordustellimuse tingimused on selged? | Täpsemad pakkumise ja kirjalikud tellimistingimused. |
Tehnilised arutelud peaksid keskenduma projekti spetsiifilistele riskidele, mitte laiaulatuslikele väidetele arenenud tootmise kohta. Paluge tarnijal selgitada, kuidas kontrollitakse avade kriitilisi asukohti, kuidas kontrollitakse painde mõõtmeid ja mis juhtub, kui esimene toode ei vasta joonisele. Korduvate tellimuste puhul küsige, kuidas järgitakse kinnitatud programmi ja materjali spetsifikatsiooni. Komplekssete koostude puhul arutlege enne täielikku tootmist, kas sobivuse kontroll on asjakohane.
Meie pakkumise ülevaade peaks tuvastama ka kõik eeldused, mis võivad mõjutada hinda või aktsepteerimist. Kui joonisel ei ole kriitilist tolerantsi täpsustatud, peaks tarnija selle probleemi tõstatama, selle asemel, et vaikselt valida väärtus, mis ei pruugi projekteerimise eesmärgile vastata. Kui nõutav tolerants nõuab spetsiaalset tööriista või täiendavat kontrolli, tuleks seda enne tellimuse kinnitamist arutada.
Cangzhou Shengsen Metal Products Co., Ltd.-d tuleks hinnata samade projektipõhiste kriteeriumide alusel, mida kohaldatakse kõigi tulevaste tarnijate suhtes. Ostjad peaksid taotlema kinnitust asjakohaste tootmisprotsesside, saavutatavate tolerantside, materjalivalikute, viimistluse ulatuse ja olemasolevate kontrollitõendite kohta. Kõiki seadmeid, sertifikaate või garanteeritud toimivust puudutavaid avaldusi tuleks otse kontrollida ja dokumenteerida, kui see on ostuotsuse osa.
Mõõtmete vastavus on vaid üks osa edukast ostust. Ostjad peaksid samuti kaaluma, kas tarnija saab kavandatavast rakendusest aru, edastab tehnilisi küsimusi kiiresti, haldab muudatusi ja suudab kokkulepitud dokumentatsiooni õigeaegselt esitada. Need tavad vähendavad hilises etapis üllatuste tõenäosust ja muudavad korduvate tellimuste haldamise lihtsamaks.
Praktiline ostujada on kontrollitud joonistuspaketi väljastamine, kriitiliste parameetrite selgitamine, kavandatud protsessi ülevaatamine, kontrollinõuete kokkuleppimine, näidise kinnitamine, kui see on põhjendatud, ja vastuvõtukriteeriumide dokumenteerimine enne tootmist. Pärast tarnimist säilitage kinnitatud joonise redaktsioon ja asjakohased ülevaatusdokumendid, et tulevasi tellimusi saaks võrrelda samade nõuetega.
Kui neid samme järgitakse, muutub digitaalne CAD/CAM pigem osaks laiemast kvaliteedisüsteemist kui eraldiseisvast müügiargumendist. Ostjad saavad teha otsuseid mõõdetavate nõuete, dokumenteeritud tõendite ja komponendi tegelike vajaduste põhjal.
Digitaalne CAD/CAM parandab valmistamise täpsust, ühendades insenerigeomeetria tootmisjuhistega, toetades disaini valideerimist, vähendades välditavaid andmeedastusvigu ja parandades tootmise korratavust. Selle tõhusus sõltub enamast kui tarkvarast endast. Materjali käitumine, masina seisukord, tööriistad, seadistamine, paindekompenseerimine, viimistlus ja kontroll mõjutavad kõik valmiskomponendi mõõtmeid ja funktsionaalset jõudlust.
Ostumeeskondade jaoks on kõige usaldusväärsem lähenemisviis kriitiliste mõõtmete määratlemine, materjalide ja protsesside nõuete kinnitamine, jooniste muudatuste kontrollimine ja kontrollitõendite taotlemine, mis vastavad rakenduse riskile. Enne tarnija valimist võrrelge hinnapakkumisi samaväärsel tehnilisel alusel ja kinnitage, millised võimalused on kavandatava projekti jaoks tõestatud.Võtke ühendust Cangzhou Shengsen Metal Products Co., Ltd.et arutada oma jooniseid, materjali spetsifikatsioone, valmistamisnõudeid, tolerantse ja ülevaatuse ootusi ning küsida hinnapakkumist oma tegelike projektivajaduste põhjal.
Vastus:Digitaalne CAD/CAM parandab täpsust, ühendades heakskiidetud disainigeomeetria tootmisjuhistega. CAD määrab mõõtmed ja funktsioonide seosed, samas kui CAM aitab ette valmistada masinaprogramme ühilduvate seadmete jaoks. See vähendab käsitsi andmeedastusvigu ja toetab korduvaid lõikamis- ja vormimisoperatsioone. Disainikontrollid võivad enne materjali töötlemist tuvastada ka teatud geomeetriakonfliktid. Lõplik täpsus sõltub siiski materjali omadustest, tööriistadest, masina seisukorrast, seadistusest, vormimiskäitumisest ja kontrollist. Seetõttu peaksid ostjad kinnitama tegeliku komponendi lubatud hälbeid ja nõudma sobivaid tõendeid nende nõuete täitmise kohta.
Vastus:Ei. CNC-masin järgib programmeeritud juhiseid, kuid lõpptulemust võivad siiski mõjutada vale seadistus, tööriista kulumine, materjali liikumine, termilised mõjud, masina seisund ja mõõtemääramatus. Painutamine lisab täiendavaid muutujaid, kuna tagasilöök ja materjali varieerumine võivad muuta lõplikku geomeetriat. Usaldusväärne protsess ühendab valideeritud programmid seadistuskontrolli, esmase kontrolli, asjakohase protsessisisese jälgimise ja lõpliku kontrollimisega. Kriitiliste komponentide puhul peaksid ostja ja tarnija enne tootmise alustamist kokku leppima nõutavad mõõtmed, tolerantsipiirid, mõõtmismeetodid ja mittevastavate osade käsitsemise protseduurid.
Vastus:Enne tootmist vaadake üle materjali klass ja paksus, välisprofiil, aukude suurused ja asukohad, pilude mõõtmed, servade kaugused, paindenurgad, siseraadiused, lame muster ja seosed paaritumisomaduste vahel. Kontrollige ka kattuvat geomeetriat, avatud kontuure, ebapiisavat tööriistavahet ja võimalikke häireid vormimise või monteerimise ajal. Komplekssed komponendid võivad lisaks mõõtmetega joonisele vajada kolmemõõtmelist mudelit. Tarnija peaks enne valmistamist esitama ebaselged või vastuolulised nõuded. Vastutav projekteerimisasutus peab heaks kiitma kõik kavandatavad muudatused, mis mõjutavad funktsionaalseid mõõtmeid või liideseid.
Vastus:Lame muster kujutab endast lahtivolditud komponendi tootmist, kuid lõplik kuju sõltub materjali käitumisest ja vormimistingimustest. Tagasilöök, lehe paksus, materjali mehaanilised omadused, painderaadius, stantsi ja stantsi geomeetria ning masina seadistamine võivad kõik mõjutada valmis nurka ja mõõtmeid. Teoreetiliselt õige lame muster võib seetõttu vajada protsessipõhist kompensatsiooni, mis põhineb valitud materjalil ja tööriistadel. Esmakordsed mõõtmised aitavad kindlaks teha, kas kavandatud protsess annab kavandatud geomeetria. Kriitiliste liidestega osade puhul võivad ostjad nõuda ka sobivuse kontrolli või valmis vormitud mõõtmete ülevaatust.
Vastus:Tõendid peaksid vastama komponendi keerukusele ja mõõtmete rikke tagajärgedele. Kasulikud dokumendid võivad hõlmata kinnitatud joonise läbivaatamist, artikli esimese ülevaatuse aruannet, kriitiliste tunnuste mõõtmete mõõtmisi, asjakohast materjali dokumentatsiooni ja kontrollimise protokolle kindlaksmääratud viimistlus- või liitmistoimingute kohta. Ostjad peaksid kontrollima, kas kirjed tuvastavad õige osa ja redaktsiooni, katavad nõutud omadused, märgivad kehtivad aktsepteerimispiirid ja kasutavad sobivat mõõtmismeetodit. Korduvate tellimuste puhul küsige, kuidas tootmisprogramme ja kontrollinõudeid hoitakse kooskõlas kinnitatud projektiga. Enne tellimuse esitamist kinnitage täpne dokumentatsioonipakett, sest aruandluse ulatus võib tarnijate ja projektide lõikes erineda.
