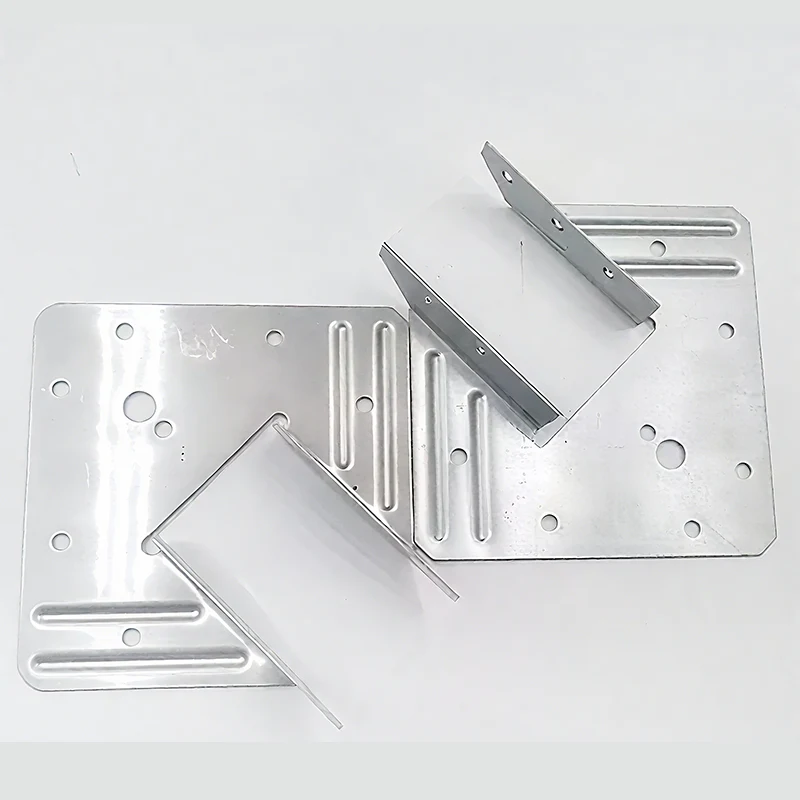

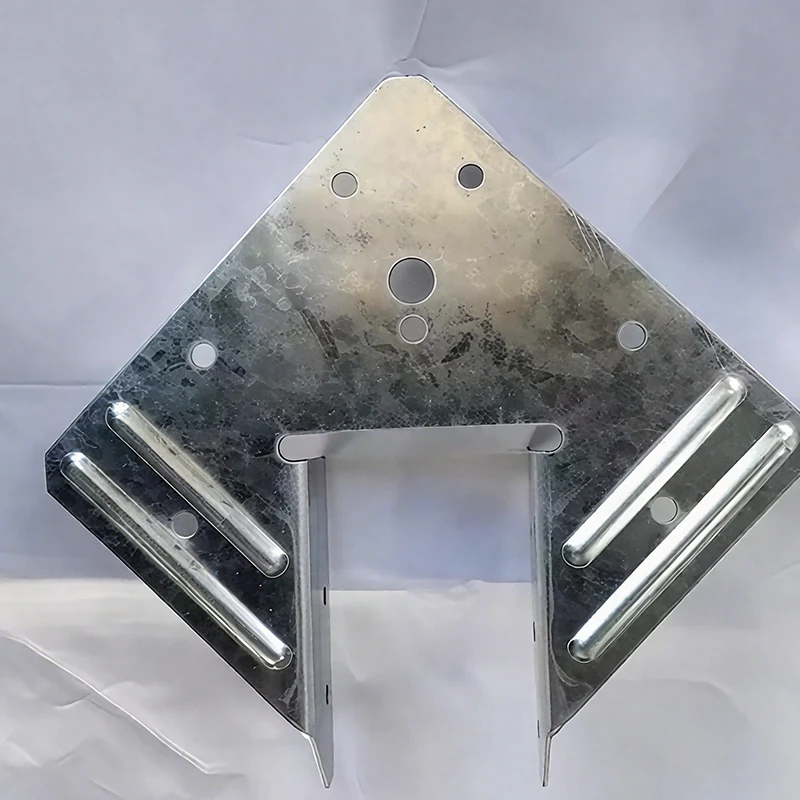

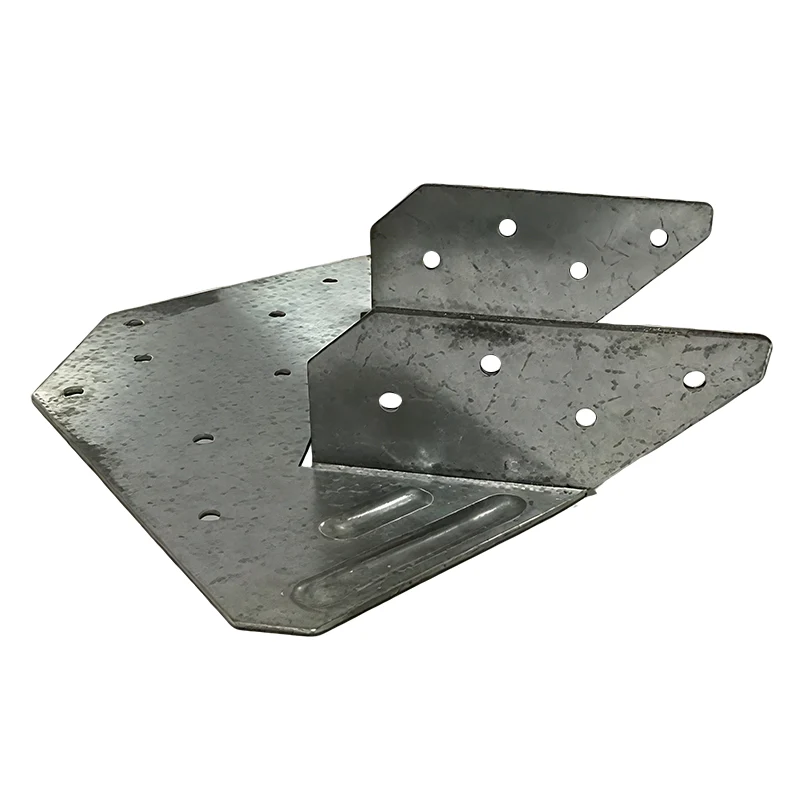

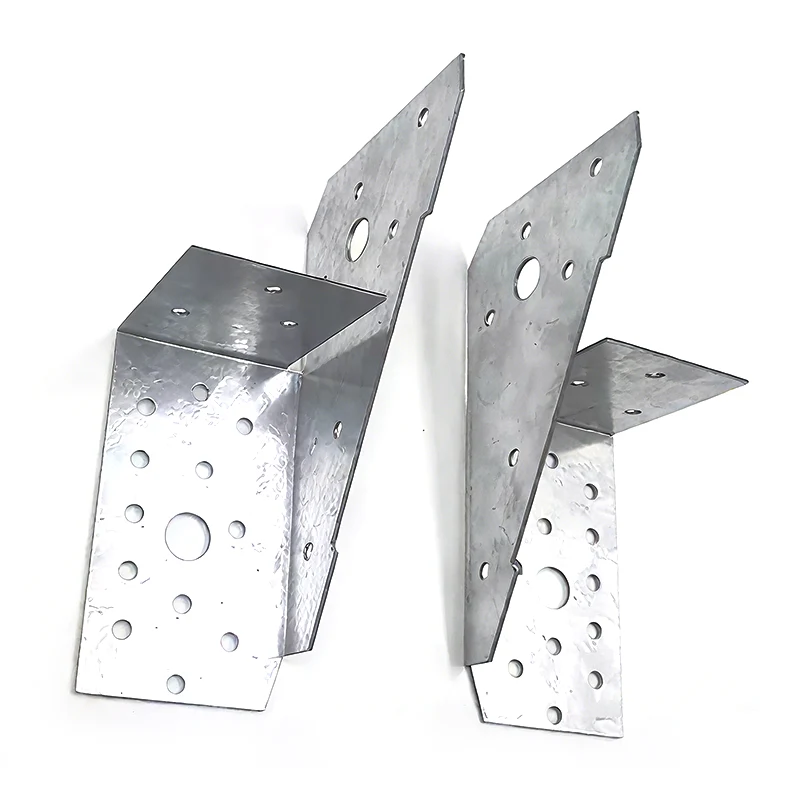

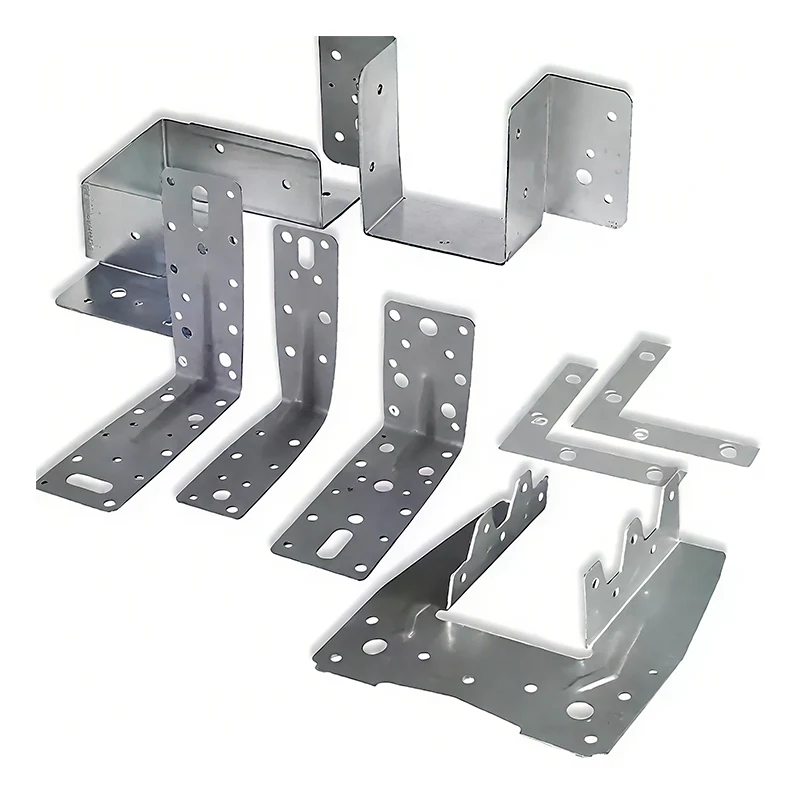

Lehtmetallosad CNC-töödeldud osad on kohandatud osad, mida töödeldakse arvuti arvjuhtimistehnoloogia abil. Neil on suur mõõtmete täpsus ja kuju keerukus ning need vastavad eristruktuuride või erifunktsioonide isikupärastatud vajadustele.
Kaubamärk: S-SEN
Lehtmetallosad CNC-töödeldud osad kasutavad metalli ja muude toorainete täpseks töötlemiseks CNC-freespinke, aknaaknaid ja muid mitmeteljelisi töötlemisseadmeid. Tuginedes CAD/CAM digitaalsetele töövoogudele, muudame disainid valmistoodeteks.
Paindlik kohandamine: toetab masstootmist, võimaldades kohandatud materjale, struktuure ja protsesse, tagades kiire reageerimise.
Protsessi ahel: integreerib treimis-, freesimis- ja lihvimisprotsesse, võimaldades kiiret arengut prototüübist masstootmiseni.
CNC-töödeldud kohandatud osi saab kasutada tipptasemel tootmisvaldkondades, nagu automootorite osad, täppisinstrumendid ja seadmed, ning need sobivad ka prototüüpide loomiseks uute toodete uurimis- ja arendusfaasis.
|
Parameetri kategooria |
Spetsifikatsiooniprojektid |
tehniline parameeter |
Märkmed |
|
Materjalide ulatus |
metallist materjali |
Alumiiniumsulam (6061/5052/7075), roostevaba teras (304/316), süsinikteras, messing, titaanisulam |
Toetage spetsiaalset materjali kohandamist |
|
mittemetallist materjal |
ABS, PC, PMMA, POM, nailon, bakeliit |
Töötlemistehnoloogia tuleks valida vastavalt omadustele |
|
|
töö ulatus |
Freesi mõõtmed |
Maksimaalselt 1200×800×300mm |
Viieteljeline sidetöötlus |
|
Mõõtmete kujundamine |
MaksimaalseltΦ150×300mm |
Nelja telje täpsusega treimine |
|
|
Funktsiooni minimaalne suurus |
- |
0,5 mm (kraav/auk) |
Oleneb materjalist |
|
töö täpsus |
mõõtmete tolerants |
±0,01 mm (freesimine) / ±0,005 mm (treimine) |
Põhineb ISO 2768-M standardil |
|
geomeetriline tolerants |
Tasasus 0,02mm/ kontsentrilisus 0,01mm |
Saab saavutada kõrgemaid täpsusnõudeid |
|
|
pinna karedus |
- |
Ra 0,8 μm (freesimine) / Ra 0,4 μm (treimine) |
Poleerimine kuni Ra 0,2 μm |
|
Protsessi võimsus |
Freesimise omadused |
Keerulised pinnad, õõnsused, keermed, spetsiaalsed augud |
Toetage 3+2 positsioneerimistöötlust |
|
Pöördeomadused |
Võll, hülss, niit, kooniline pind, kumer pind |
Toetage freesimist ja komposiitide töötlemist |
|
|
Spetsiaalne protsess |
sügav auk töötab |
Sügavussuhe 5:1 |
Vaja on spetsiaalseid tööriistu |
|
Õhukese seina töötlemine |
0,5 mm |
Vaja on spetsiaalseid tööriistu |
|
|
konfiguratsiooni |
arvjuhtimissüsteem |
Siemens 840D, Fanuc, Mitsubishi |
Viieteljeline ühenduse juhtimine |
|
tööriistade süsteem |
HSK63, BT40 tööriistahoidik |
Kiire lõikamise seadistus |
|
|
tuvastusseade |
Kolme koordinaadiga mõõteseade, kahemõõtmeline pildimõõtja |
Täissuuruses kontrolliaruanne |
|
|
pinna ettevalmistamine |
anoodiline oksüdatsioon |
Looduslik/must/värviline oksiid, kile paksus 5-25μm |
Spetsiaalne alumiiniumsulam |
|
galvaniseerimise tehnoloogia |
Nikeldamine, kroomimine, galvaniseerimine, kile paksus 5-15μm |
Korrosiooni- ja kulumistöötlus |
|
|
pihustusravi |
Pulbervärvimine, pihustusvärvimine, kile paksus 30-100μm |
Saadaval on mitu värvi |
|
|
eriline käsitsemine |
Poleerimine, poleerimine, liivaprits, joonistamine |
Vasta välimuse nõuetele |
